ฟิวส์ความร้อนแบบใช้แล้วทิ้งเป็นอุปกรณ์ที่ใช้สำหรับป้องกันวงจร ซึ่งส่วนใหญ่ใช้เพื่อป้องกันไม่ให้อุปกรณ์เสียหายหรือก่อให้เกิดเพลิงไหม้เนื่องจากความร้อนสูงเกินไป โดยจะตัดวงจรโดยใช้กลไกฟิวส์เมื่ออุณหภูมิสูงกว่าค่าที่ตั้งไว้ จึงเป็นการปกป้องอุปกรณ์
คุณสมบัติ
- มีความไวต่ออุณหภูมิโดยรอบอย่างมาก
- อุณหภูมิการทำงานที่แม่นยำและเสถียร
- โครงสร้างปิดผนึกด้วยอีพ็อกซี่ขนาดกะทัดรัด
- ประสิทธิภาพที่เชื่อถือได้
- ผลิตภายใต้ขั้นตอนการควบคุมคุณภาพอย่างเข้มงวด
- ผ่านการรับรองมาตรฐานความปลอดภัยสากลต่างๆ เช่น TUV CB KC PSE CCC เป็นต้น
หลักการทำงาน
การตัดความร้อนแบบเม็ด - เมื่ออุณหภูมิโดยรอบของ ตัดความร้อน เมื่อถึงอุณหภูมิใช้งาน เม็ดจะละลาย สปริง A ขยายตัว และเลื่อนหน้าสัมผัสสไลด์ออกจากตะกั่ว A จากนั้นวงจรไฟฟ้าจะถูกตัดอย่างถาวร
- การตรวจจับอุณหภูมิ: เทอร์มอลฟิวส์มีเม็ดเทอร์มิสเตอร์อยู่ข้างใน เมื่ออุณหภูมิถึงค่าที่ตั้งไว้ เม็ดยาจะละลายหรือเสียรูป
- กลไกการหลอมรวม: หลังจากที่เม็ดยาละลาย โครงสร้างทางกลภายในจะตัดการเชื่อมต่อวงจรและป้องกันไม่ให้กระแสไหลอย่างต่อเนื่อง
- ใช้แล้วทิ้ง: เมื่อฟิวส์ขาดแล้วจะไม่สามารถคืนสภาพได้และต้องเปลี่ยนใหม่

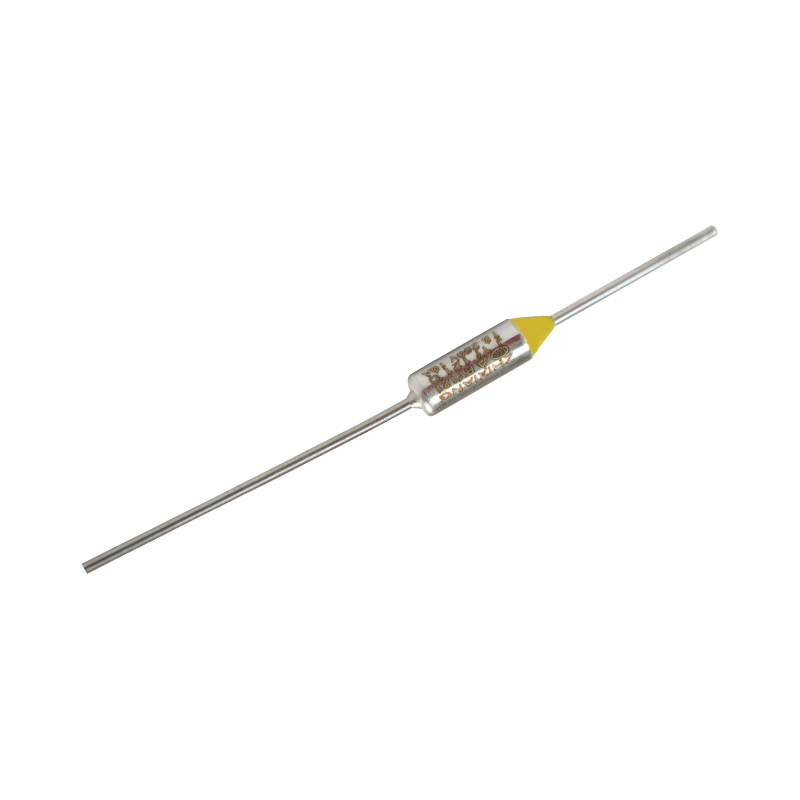

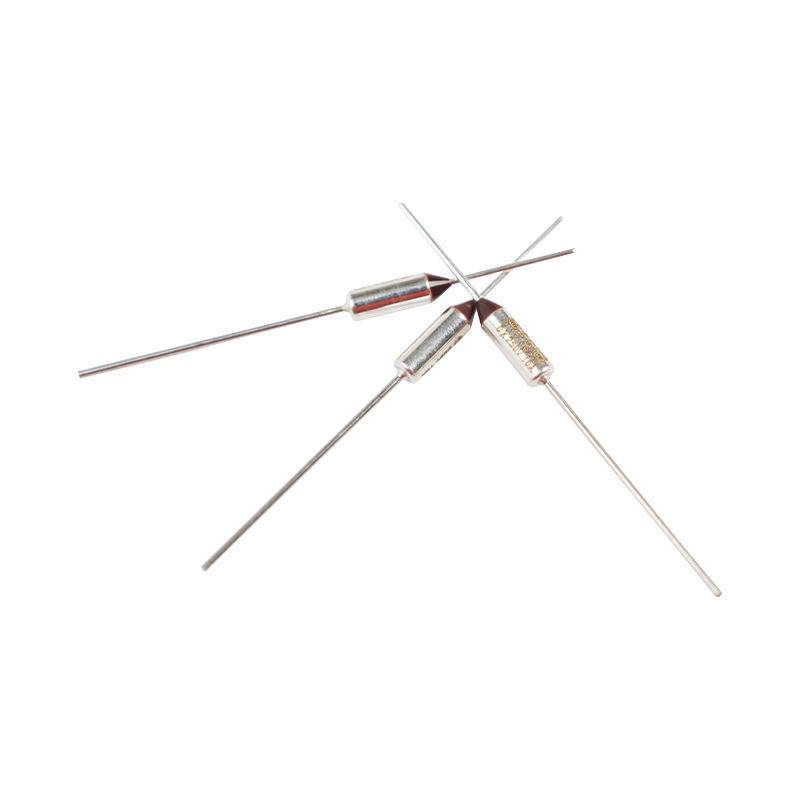

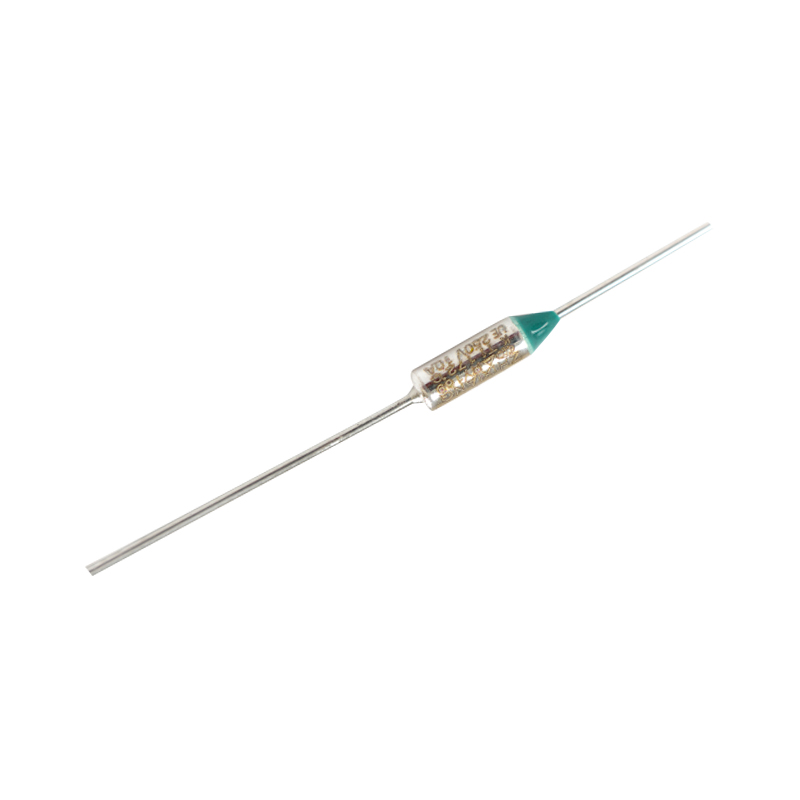

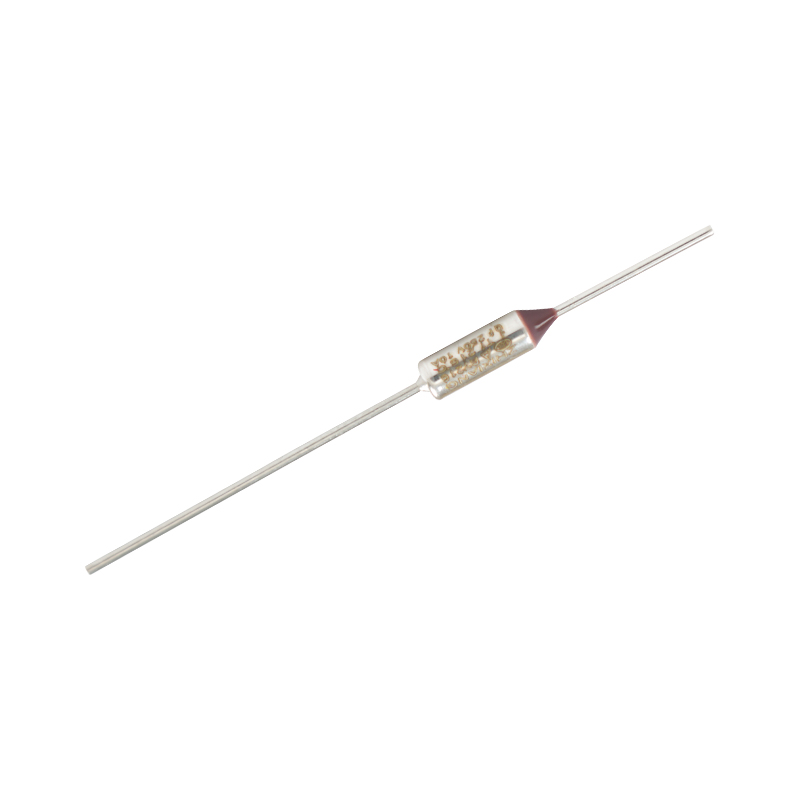

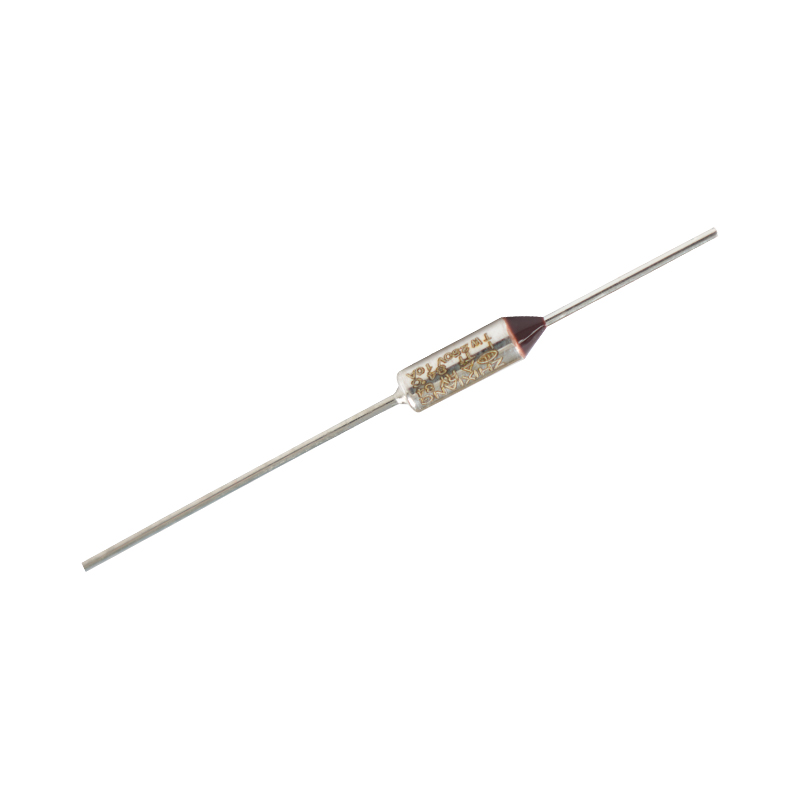

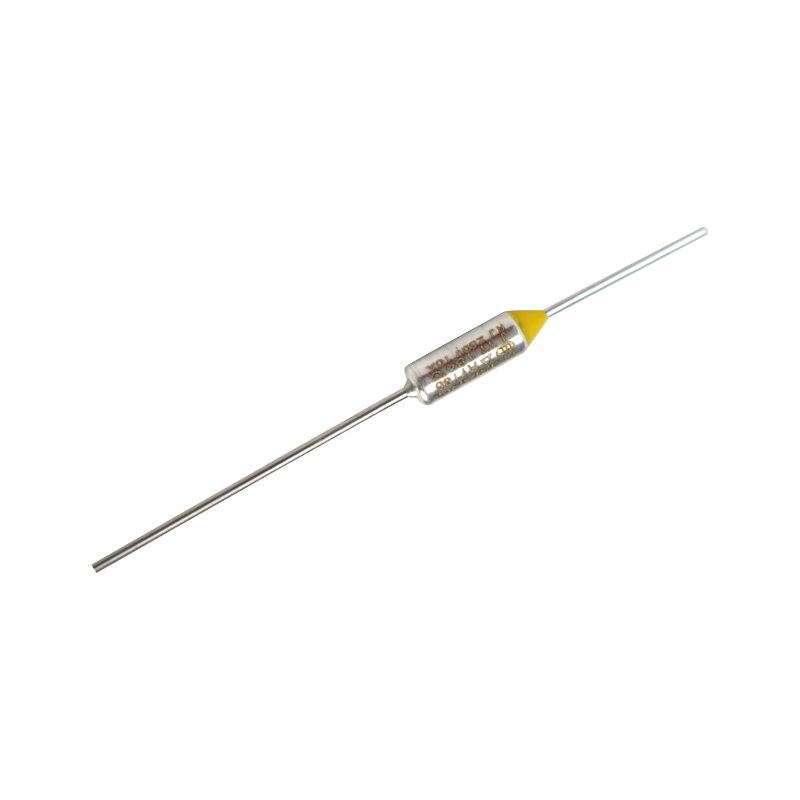

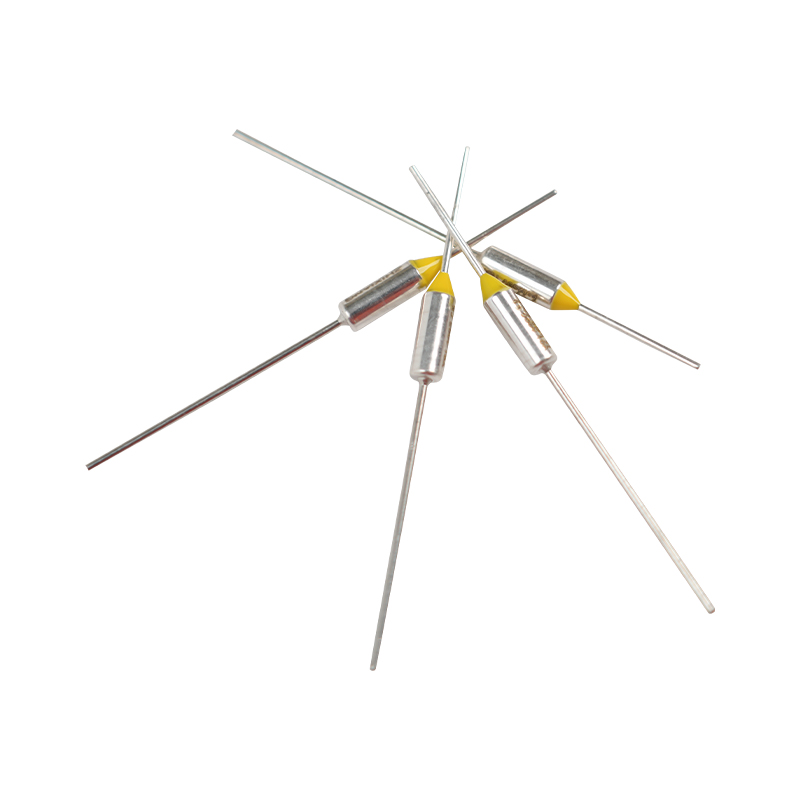

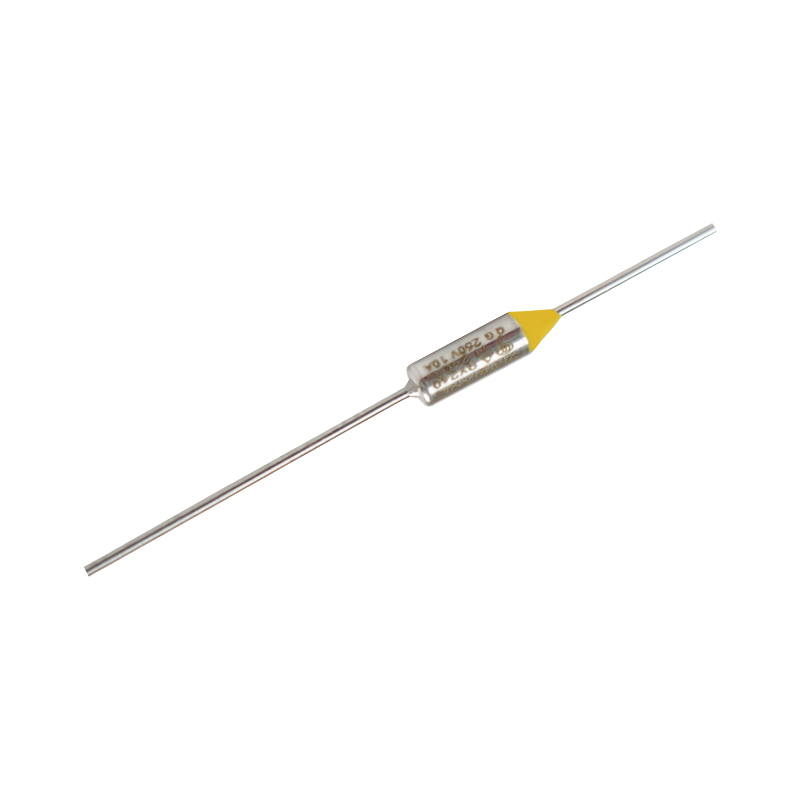

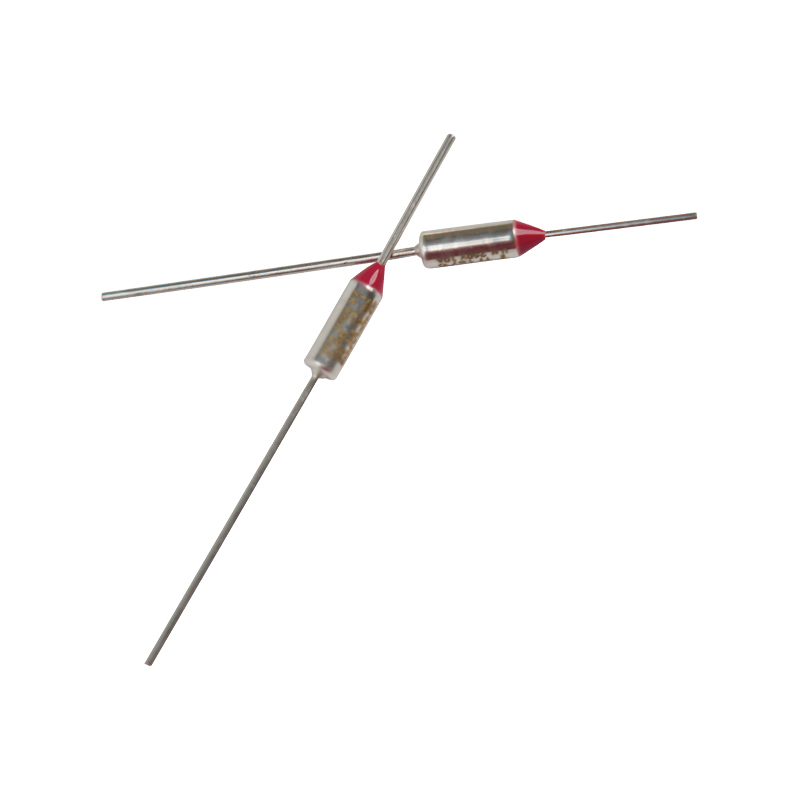

ประเภท RY
ฟิวส์ความร้อน RY ใช้เปลือกโลหะที่มีอนุภาคที่ไวต่ออุณหภูมิ (เคมีอินทรีย์) เป็นองค์ประกอบการตรวจจับฟิวส์อุณหภูมิ โครงสร้างของวัสดุตรวจจับอุณหภูมิได้รับพลังงาน ความต้านทานภายในมีขนาดเล็กโดยมีกระแสไฟฟ้าตัดสูงถึง 6A ถึง 15A (AC) แบบพิเศษ
มีอิเล็กโทรดเปิด สปริง อนุภาคที่ละเอียดอ่อนในกล่องโลหะของฟิวส์ความร้อน RY สปริงชนิดกระบอกถูกบีบอัดเพื่อติดตั้งลงในเคส สามารถติดต่อลวดตะกั่วได้โดยใช้ปะเก็น ภายใต้สภาวะปกติ กระแสไฟฟ้าจะไหลผ่านลวดตะกั่ว อิเล็กโทรดเปิด ตัวเรือนโลหะ และลวดหมุดย้ำ
เมื่ออุณหภูมิโดยรอบเกินอุณหภูมิในการทำงาน อนุภาคที่ละเอียดอ่อนจะละลายด้วยความร้อนจากลวดตะกั่ว ภายใต้สภาวะนี้สปริงเปิดจะถูกดึงออกจากกันและแรงยืดหยุ่นจะดันอิเล็กโทรดไปที่สปริงเพื่อตัดการต่อด้วยลวดตะกั่ว กระแสไฟก็จะถูกตัดออกเช่นกัน
คุณสมบัติหลัก
- การควบคุมอุณหภูมิที่แม่นยำ: ตั้งอุณหภูมิฟิวส์ตามความต้องการของอุปกรณ์
- การตอบสนองอย่างรวดเร็ว: ตัดวงจรอย่างรวดเร็วเมื่ออุณหภูมิสูงเกินมาตรฐาน
- ความน่าเชื่อถือสูง: โครงสร้างที่เรียบง่ายและประสิทธิภาพที่มั่นคง
- ความปลอดภัยที่แข็งแกร่ง: ป้องกันไฟไหม้หรือความเสียหายของอุปกรณ์ที่เกิดจากความร้อนสูงเกินไปได้อย่างมีประสิทธิภาพ
ฟิลด์แอปพลิเคชัน
- เครื่องใช้ในครัวเรือน: เตารีดอิเล็กทรอนิกส์, เครื่องเป่าผม, เครื่องทำความร้อน, เครื่องชงกาแฟ, ตู้ทำน้ำ, เบเกอร์, เตาไฟฟ้า, หม้อความดันไฟฟ้า, กาต้มน้ำไฟฟ้า, เตาไมโครเวฟ, เครื่องปรับอากาศ, ตู้เย็น, เครื่องซักผ้า, เครื่องทำน้ำอุ่น, เครื่องดูดควัน, ตู้ฆ่าเชื้อและอื่น ๆ
-0เครื่องใช้สำนักงาน: เครื่องถ่ายเอกสาร, เครื่องแฟกซ์, เครื่องพิมพ์สแกนเนอร์, เครื่องทำลายกระดาษ
-อุปกรณ์เสริมเครื่องใช้ไฟฟ้า: หม้อแปลงแรงดันไฟฟ้า, อะแดปเตอร์, มอเตอร์ไฟฟ้า, บอร์ด PC, ขั้วต่อและอื่น ๆ
-ส่วนประกอบอิเล็กทรอนิกส์: ตัวเก็บประจุ ตัวต้านทาน แบตเตอรี่ และอื่นๆ
-อุปกรณ์อุตสาหกรรม: เช่น มอเตอร์ หม้อแปลงไฟฟ้า เป็นต้น
-0อื่นๆ: เครื่องนวด อุปกรณ์ยา ของเล่นอิเล็กทรอนิกส์ และอื่นๆ
หมายเหตุ
- การเลือกที่ถูกต้อง: เลือกรุ่นที่เหมาะสมตามอุณหภูมิการทำงานและกระแสของอุปกรณ์
- ตำแหน่งการติดตั้ง: ควรติดตั้งในบริเวณที่เสี่ยงต่อความร้อน
- การตรวจสอบเป็นประจำ: ตรวจสอบให้แน่ใจว่าทำงานได้อย่างถูกต้องและเปลี่ยนชิ้นส่วนที่เป่าให้ทันเวลา
ฟิวส์ความร้อนแบบใช้แล้วทิ้งเป็นอุปกรณ์ป้องกันวงจรที่สำคัญที่ป้องกันไม่ให้อุปกรณ์เกิดความร้อนสูงเกินไปผ่านกลไกการฟิวส์ และมีการใช้กันอย่างแพร่หลายในเครื่องใช้ภายในบ้าน อุปกรณ์อิเล็กทรอนิกส์ และอุปกรณ์อุตสาหกรรม
